安全、可靠、節 能和環保需求

專門從事高(低)機械開關同步投切技術

服務熱線:0769-23060307

產品中心PRODUCTS

YSTSC-8000快速投切控制器

一、概述

YSTSC-8000快速投切控制器,以數字信號處理器DSP為核心,采用交流取樣,是集數據采集、通訊、無功補償、電網參數分析等功能于一體的新型配電測控設備?蓪崟r顯示測量數據、開出量狀態、實時波形、和系統參數等,并采用多種通信接口,標準EC-101,IEC-103,Modbus等規約,方便就地/遠方控制。該裝置適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。

二、產品種類

普通型:嵌入式、壁掛式

快速響應型(嵌入式):快速動態實現無功補償功能,所有出口均在10ms內完成三、基本功能

1.1數據采集

▲三相電壓/電流/功率因數        ▲停電時刻/來電時刻                      ▲有功功率/無功功率

▲累計停電時間                        ▲有功電量/無功電量/頻率               ▲電壓超上、下限

▲諧波電壓/諧波電流               ▲日電壓/電流最大、最小值              ▲諧波分析至21次

▲數據存儲為3個

12數據通訊

▲具有RS232/RS485通訊接口;可采用現場通訊或遠程通訊可實現實時召喚,響應預置參數的修改及遠程控制13數據管理

▲基于 WINDOWS操作平臺,數據自動生成各種報表、曲線及棒圖。

14運行保護

▲當電網某相電壓過壓、欠壓及諧波超限時逐一切除補償電容器

▲當電網缺相時快速切除補償電容器,同時報警信號輸出每次通電,測控終端進行自檢并復歸輸出回路,使輸出回路處于斷開狀態15顯示采用128×64背光液晶顯示器、實時顯示電網有關參數、直觀顯示預置參數

三、使用條件

▲空氣溫度:空氣溫度不高于+55℃,不低于-25℃。

▲大氣條件:空氣濕度在20℃時不超過90%,在溫度較低時,允許有較高的相對濕度。

▲海拔高度:不超過2000m。環境條件:周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體,無導電塵埃。

四、技術參數

1、基本參數

電源電壓:AC220V±20%               電源頻率:50Hz±5                   取樣電壓:AC220V±20%

取樣電流:05A                              本機功耗:≤15W

2、控制參數

電容禁投門限值:100mA              門限系數:0.61.6;                     過壓保護:240260V;

欠壓保護:180~150                     諧波電壓超限:5.0%20.0%;        零序電流超限:5.0%^60.0%;

投切延時:動態20500ms/靜態1100s            輸出接點:12路12×D012V×60mA

3、測量精度

電壓:±0.2%              電流:±0.2%                  頻率:±1.0%

有功功率:±0.5%        無功功率:±0.5%           有功電度:±1.0%

無功電度:±1.0%

4、通訊

物理接口:RS232/485          通訊規約:101、DNP3.0、Polling

波特率:1200Zps,2400Zps,4800Zps,9600Zps,19200Zps可選。

5、遠程數據采集及監控方式:遠傳通道/電話線/Rs485/無線光纖/GPRS

6、其他

整機性能:符合DL/T721-2000抗干擾性能:符合GZ/T15153.1-199外形尺寸:壁掛式:145×234×70嵌入式:A型:138×138×100Z型:138×138×100

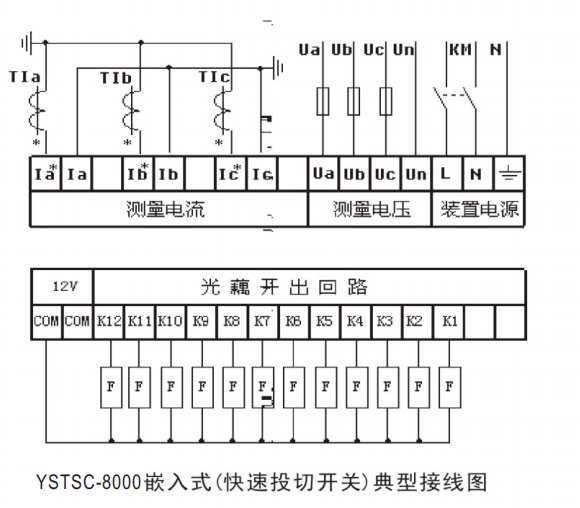

五、典型接線原理圖
