一、概述

電容器在無功補償回路中往往受到諧波電流、合閘涌流及過電壓的影響，造成電容器容易損壞，因此串聯一定比例的電抗器，用以抑制和吸收部分諧波，可以顯著提髙供電系統的可靠性和穩定性，在很多情況下，如電網諧波含量大時，則必須串聯與電容配套的電抗器。

二、串聯電抗器的作用主要有：

抑制諧波放大，并且濾除一定比例的諧波。

經過精確搭配，與電容器串聯組成無源濾波器，可以精確濾除某次諧波

抑制投入電容器時的涌流，保護電容器及其它元器件。

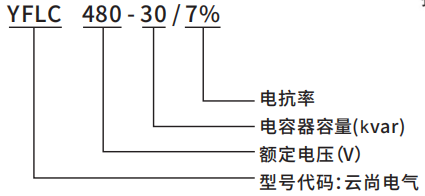

三、型號說明

四、特別提示

串聯電抗器后的回路仍然可以起到無功補償作用，但是補償的容量較不串聯電抗器時要小，減少的容量視串聯電抗器的容量而定。

串聯電抗器后將使電容器的電壓升高。升高的電壓值視串聯的容量而定。在選擇電容器型號時必須考慮到這一點。

五、功能特點

▲純干式結構，樹脂澆注

▲采用優質硅鋼片、銅線制造

▲真空干燥浸漬工藝

▲設計余量大，損耗小，溫度低

▲過載能力強，可以1.35倍額定電流下長期工作

▲噪音低

六、技術參數

▲額定電壓：250V、440V、525V（其它規格可訂制）

▲相數：單相和三相

▲額定頻率：50Hz（60Hz須特別說明）

▲耐壓試驗：繞組對地3KV/1min

▲損耗：≤50W/Kvar

▲溫控保護：105℃或130℃常閉噪音：≤50dB

▲電抗率：5.5%、6.0%、7.0%、13.5（其它規格可訂制）

▲電感量：Ln±3%、±5%▲穩定過電流：≤1.35|n

▲溫升：線圈溫升≤80K

▲運行環境：-40℃至50℃，相對濕度不超過90%

▲絕緣溫度等級：F

▲防護等級：IP0O，戶內安裝使用

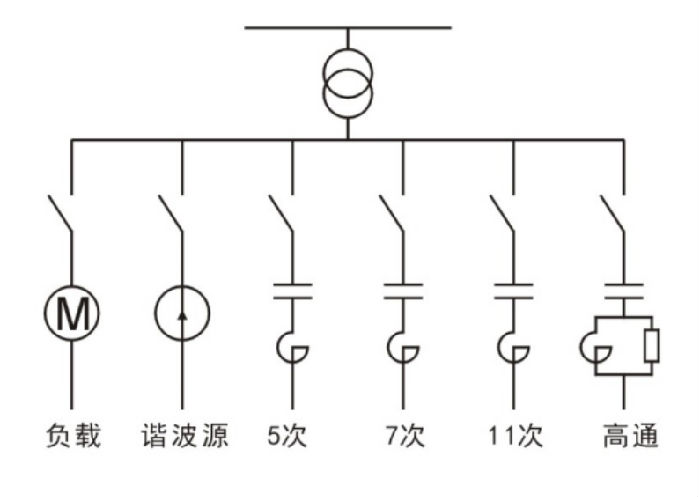

七、應用示例
